Nimbly
Nimbly
HALBAUTOMATISCHE STRETCHMASCHINE
Einsatzmerkmale
- Bodenverankerung
- Ebenerdige Beschickung
- Palettenladungen mit hohem Gewicht
- Instabile Palettenladungen
- Ungleichmäßige Packgüter
- Begrenzter Platz um die Palette
- Minimaler Platzbedarf für die Maschine
- Robuste Stahlkonstruktion der Maschine
- Sanftanlauf und Sanftstopp
- Positionierter Endpunkt des Dreharms
- Fotozelle zur Erkennung der Palettenhöhe und Steuerung des Stretchvorgangs

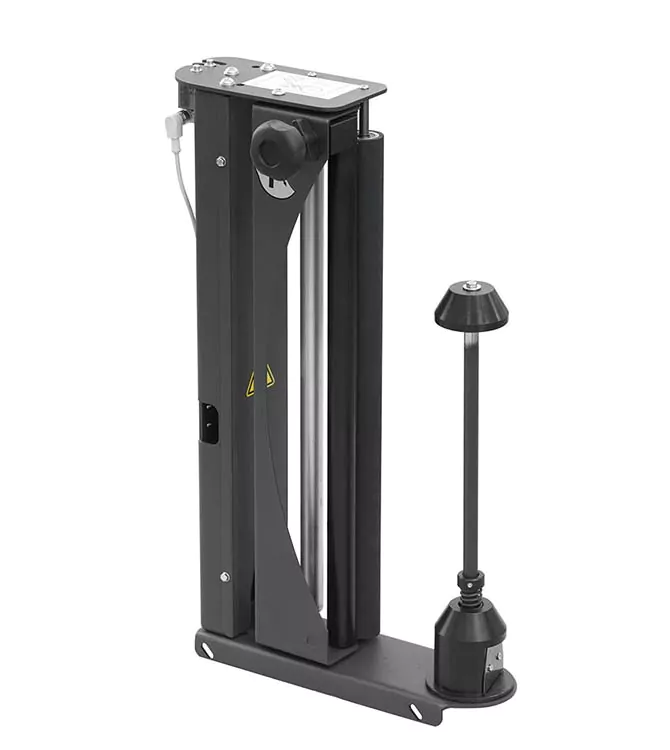

Modellvarianten Stretchsystem

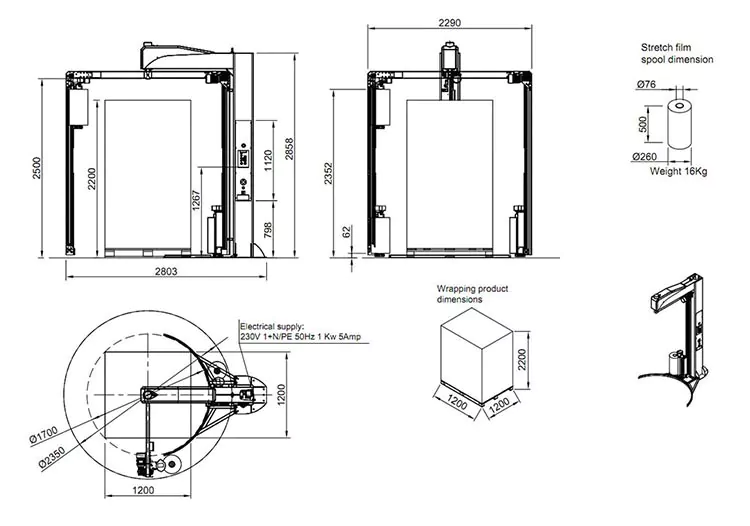

TECHNISCHE DATEN
| Technische Daten | Nimbly |
|---|---|
| Dreharmgeschwindigkeit | max. 10 U / min |
| Maschinenleistung | ca. 20 Pal. / Std. |
| Drehkreisradius | 850 mm |
| Palettenabmessungen | max. 1.200 x 1.200 mm |
| Max. Wickelhöhe | 2.200 mm |
| Min. Wickelhöhe | 500 mm |
| Elektr. Anschluss | 230 V |
| Maschinengewicht | ca. 600 kg |
| Folientype | Maschinenstretchfolien |
| Rollendurchmesser | max. 250 mm |
| Rollenhöhe | 500 mm |
| Rollengewicht | ~16 kg |
Schutzeinrichtungen
- Notaus-Schalter an der Bedientafel
- Akustisches Signal beim Start des Stretchvorgangs
- Dreharm mit Sicherheitsbügel (Stoppt bei Auftreffen auf einen Widerstand sofort den Dreharm)
Bedientafel
| Einstellbare Parameter an der Bedientafel | Nimbly |
|---|---|
| Programme anwenderspezifisch gestaltbar | 3 |
| Spiralwicklung (nur aufwärts oder nur abwärts) | ✓ |
| Kreuzwicklung (auf- und abwärts) | ✓ |
| Deckblattauflage (regendicht) | ✓ |
| Stretchen ohne Fotozellenfunktion (vorgegebene Höhe) | ✓ |
| Auf- und Abstiegsgeschwindigkeit des Folienschlittens | ✓ |
| Anzahl der Fuß- und Kopf-Wicklungen | ✓ |
| Geschwindigkeit des Dreharms | ✓ |
| Anlegespannung getrennt einstellbar | rauf / runter |
| Vorreckung getrennt einstellbar (nur bei 100 MPS 2) | ✓ |
| Folienüberlappung am Kopf der Palette | ✓ |
| Identische Start und Stopp-Position | ✓ |
| Gewichtsermittlung der verbrauchten Folie (nur bei 100 MPS 2) | ✓ |
| Folienschnitt (optional; nicht verfügbar bei 10 MB) | ✓ |
| Stufenweiser Aufstieg des Folienschlittens nach jeder Umrundung | ✓ |
| Kantenschutz-Anlegeoption | ✓ |
| Tastensperre | ✓ |
| Verstärkungswicklungen in individueller Höhe | manuell |
| WIFI-Netzwerkanbindung | ✓ |
| Folienanlage-Komfort-Funktion (Schlitten fährt am Ende auf eine angenehme Höhe zum Abtrennen / Neuanlegen) | ✓ |
| Start und Stopp in festgelegten Höhen | ✓ |
| Programmsperre | ✓ |
