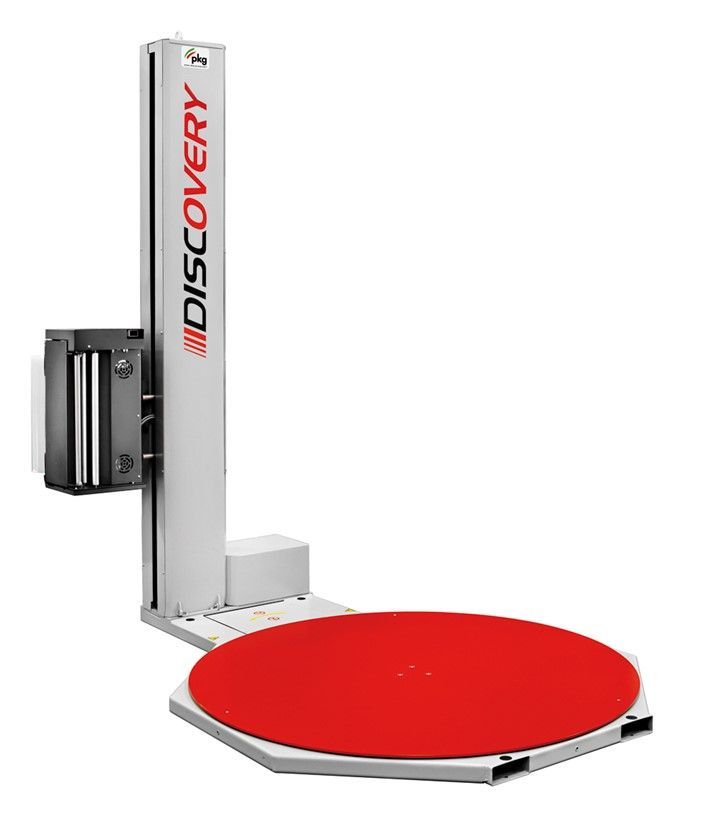

Discovery
Discovery

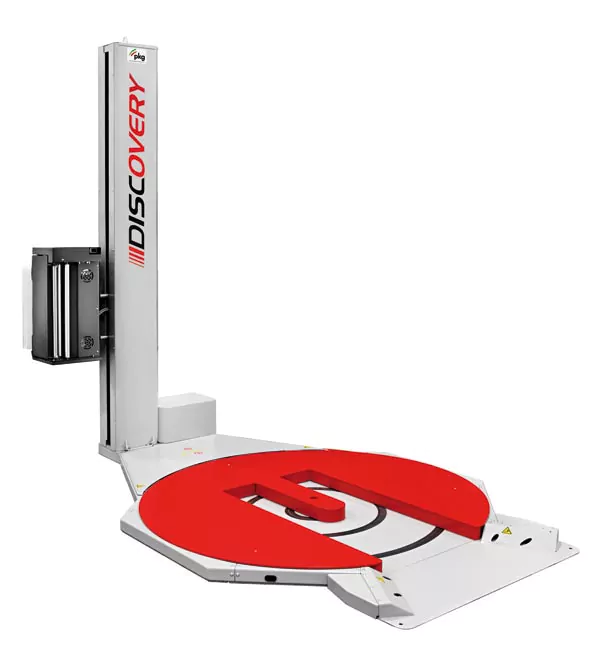

HALBAUTOMATISCHE STRETCHMASCHINE
Einsatzmerkmale
- Folieneinsparung durch Vorrecksystem
- Problematische Packgüter
- Instabile Palettenladungen
- Übergroße und / oder extrem hohe Packgüter
- Vielseitige Verwendungsmöglichkeiten durch diverse Sonderausstattungen:
- Fenster, Türen, Lattenroste oder ähnliche Produkte
- Lebensmittel- / Pharmazeutik-Branche (Edelstahlausführung)
- Korrosionsanfällige Umgebung (galvanisierte Ausführung mit Speziallack)
- Palettengewichtsermittlung (Waage)
- Verpackungslinien (Rollendrehteller)
- Schwere Packgüter (Stretchkordelsystem)
- Empfindliche Packgüter (Luftpolsterfolien- / Stretchfolien-Wickler)
- Packgüter mit Klimatisierungsbedarf (Streifenstretchsystem)
- Tiefkühlhäuser und Kälteräume
- Robuste Stahlkonstruktion des Maschinenrahmens
- Sanftanlauf und Sanftstopp
- Fotozelle zur Erkennung der Palettenhöhe und Steuerung des Stretchvorgangs

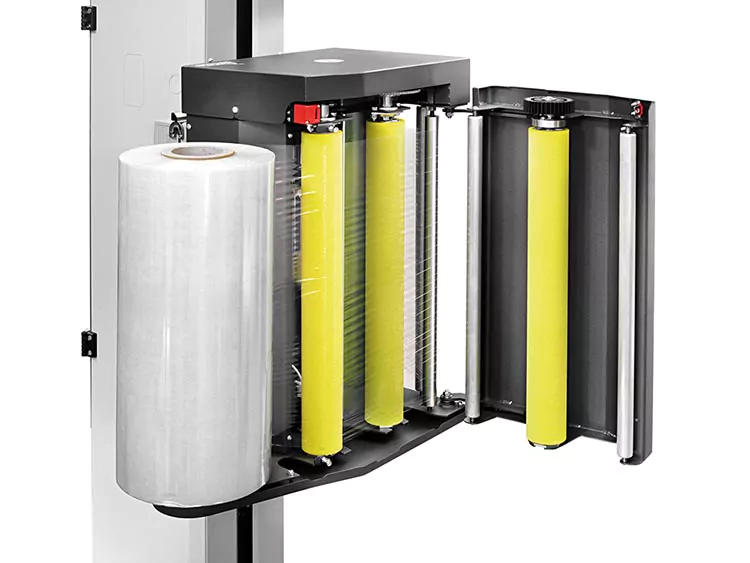

- Schnelleinfädelsystem der Stretchfolie (nur MPS)

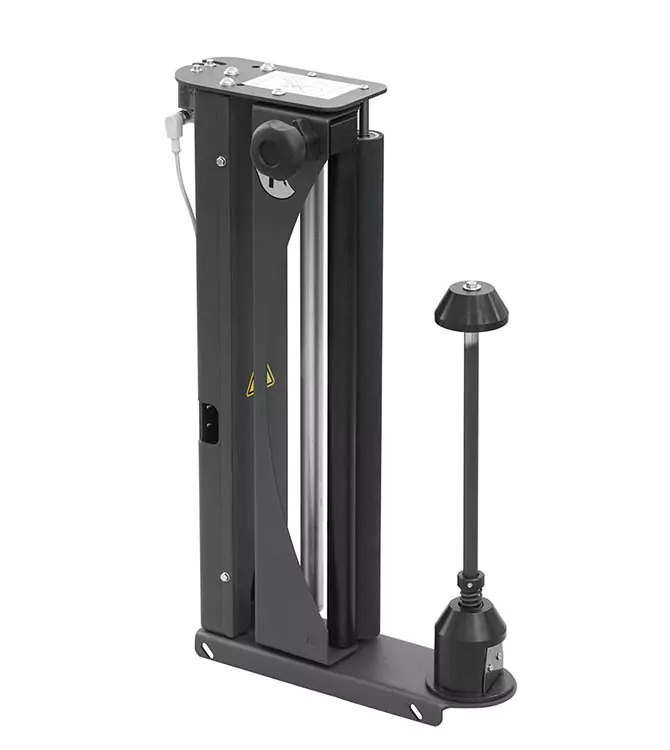

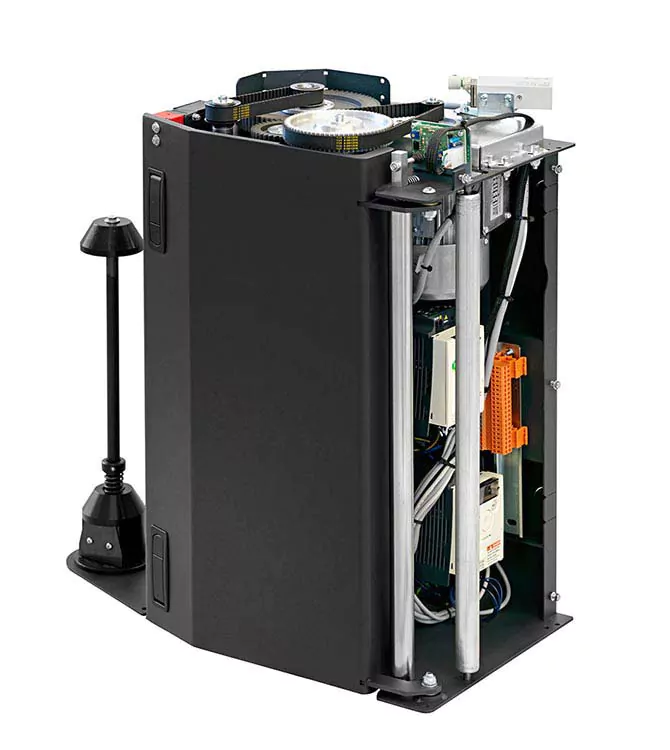

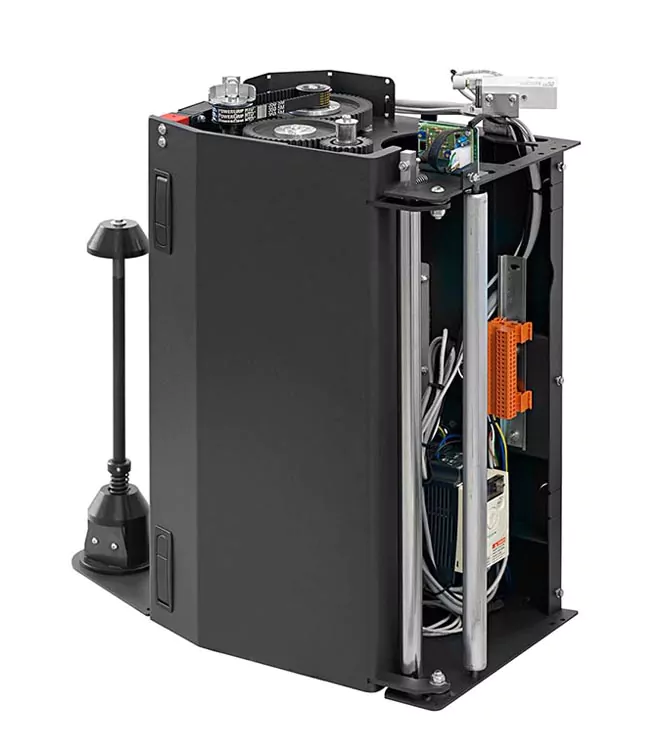

Modellvarianten Stretchsystem

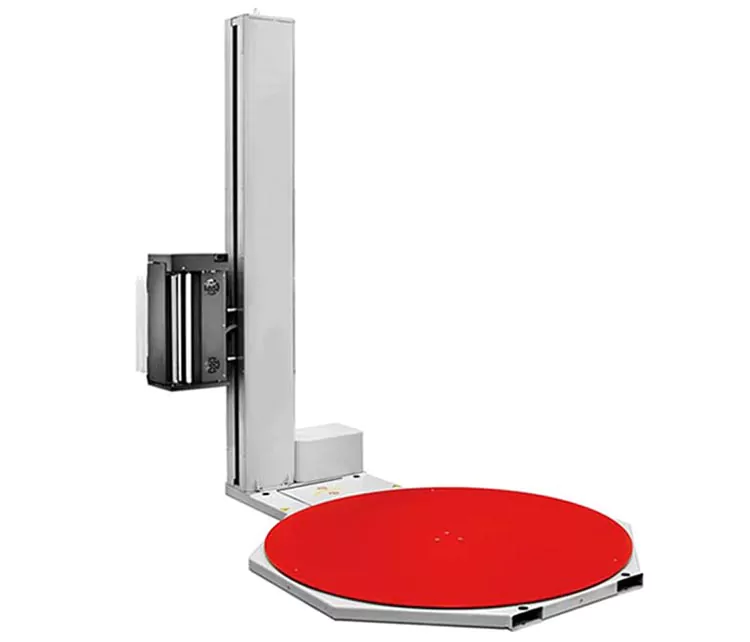

Drehtellervarianten
TECHNISCHE DATEN
| Technische Daten | Discovery |
|---|---|
| Drehteller-Durchmesser | 1.650 mm (optional: 1.500 mm, 1.800 mm, 2.200 mm, 2.400 mm, 2.600 mm) |
| Palettenabmessungen max. | bis 1.000 x 1.200 mm (optional: bis 1.700 x 1.700 mm) |
| Max. Drehtellergeschwindigkeit | 3 – 12 U / min |
| Tragfähigkeit | 2.000 kg |
| Elektr. Anschluss | 230 V, 50 Hz |
| Maschinengewicht | ca. 450 kg |
| Maschinenleistung | ca. 20 Pal. / Std. |
| Max. Wickelhöhe | 2.450 mm (optional 2.200 mm, 2.700 mm, 3.200 mm, 3.500 mm, 3.900 mm) |
| Folientype | Maschinenstretchfolien |
| Rollendurchmesser | max. 250 mm |
| Rollenhöhe | 500 mm |
| Rollengewicht | ~20 kg |
Schutzeinrichtungen
- Notaus-Schalter an der Bedientafel
- Akustisches Signal beim Start und Stopp
- Folienschlitten mit Sicherheitseinrichtung (Stoppt beim Auftreffen auf einen Widerstand bei der Abwärtsbewegung)
- Sicherheitsschalter der Einschuböffnung bei ausgespartem Drehteller (optional)
Sonderausstattung und Zubehör

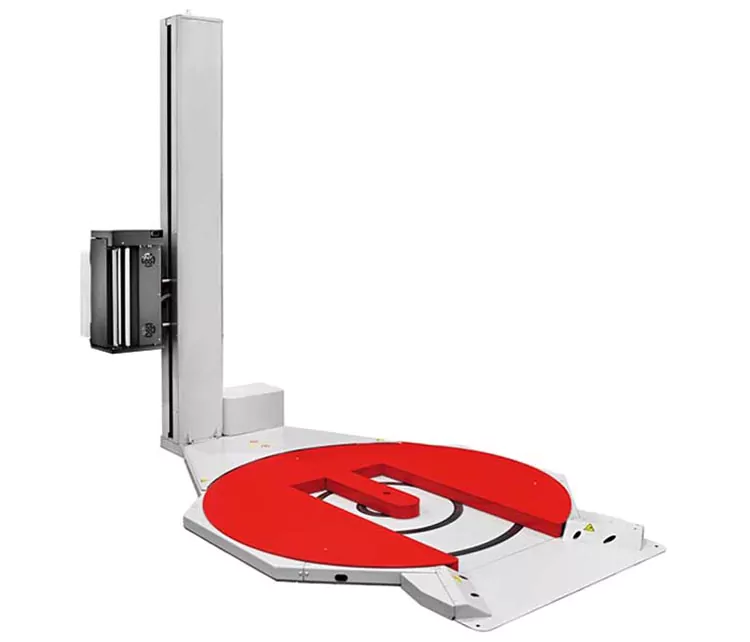

- Ausgesparter Drehteller / flacher Drehteller (Tragfähigkeit: 1.200 kg, Ø 1.650 mm + 1.800 mm) wahlweise als Frontal-, Rechts- oder Links-Ausführung (nachträglich veränderbar)
- Edelstahlausführung: Für den Betrieb in Hygienebereichen oder korrosionsfördernden Umgebungen
- Galvanisierte Ausführung mit Speziallack: Für den Betrieb in korrosionsfördernden Umgebungen oder bei starker Beanspruchung der Metallteile

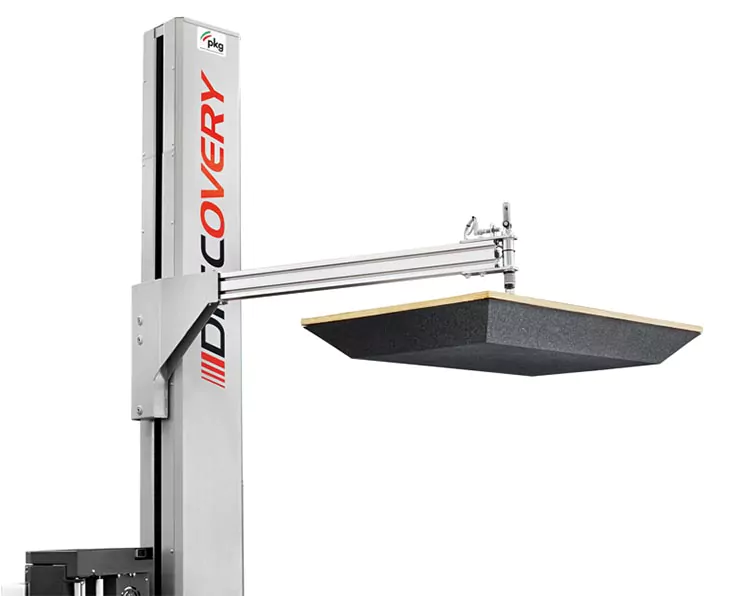

- Niederhalter (rund + rechteckig)

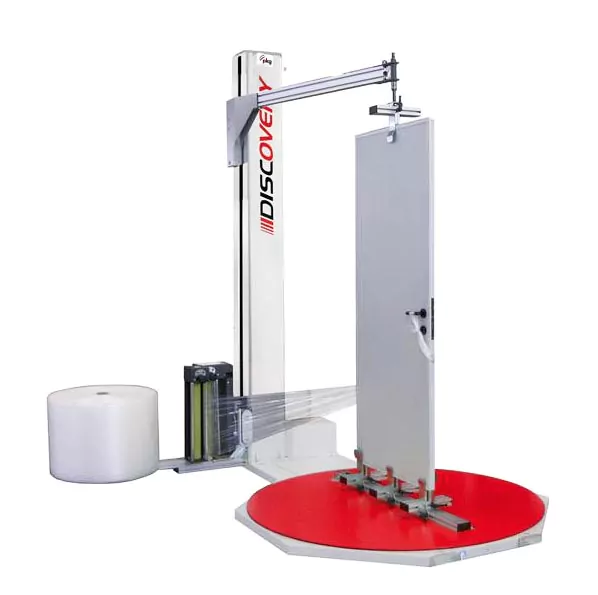

- Spezial-Niederhalter für Fenster, Türen, Lattenroste oder ähnliche Produkte

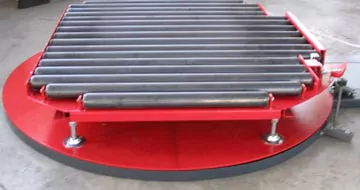

- Drehteller mit antriebslosen Förderrollen (arretierter)

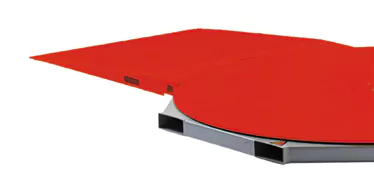

- Rampe für Hubwagen

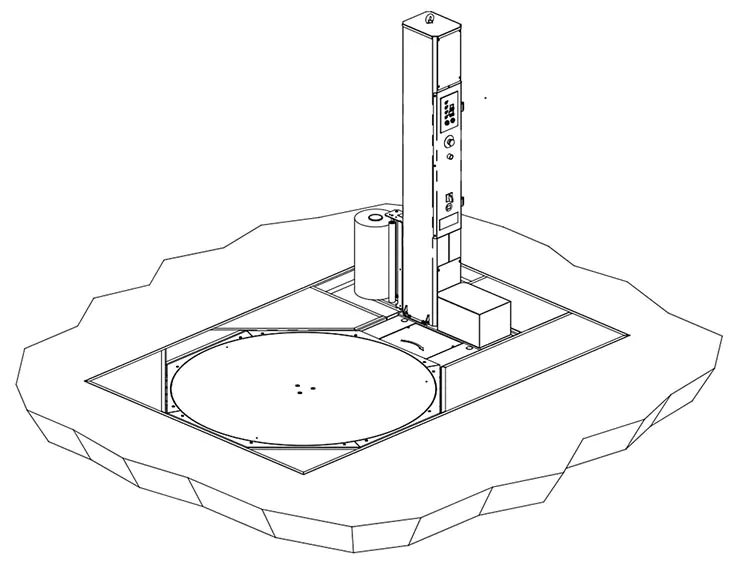

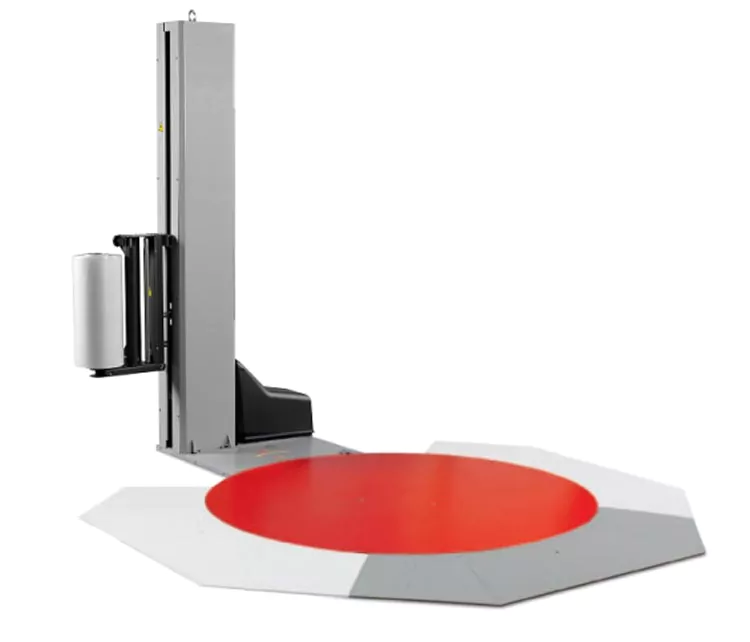

- Versenkungsrahmen (Drehteller ebenerdig mit Boden)

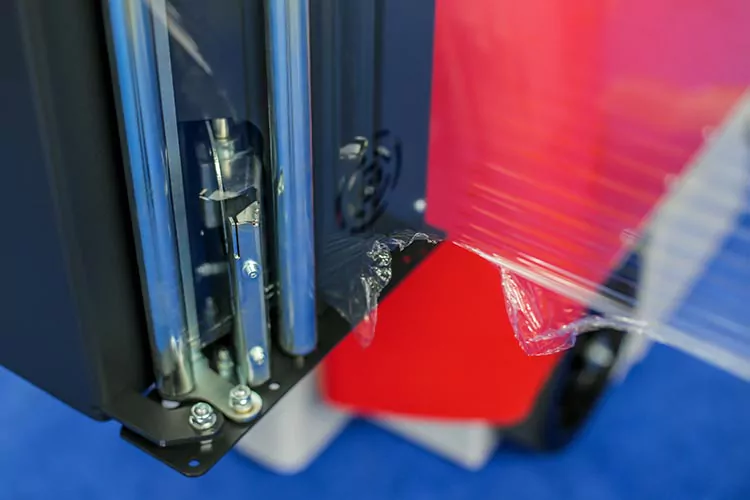

- Automatischer Folienschnitt am Ende des Wickelzyklus (nicht bei 10 MB)
- Mastversatz 500 mm für überstehende Packgüter

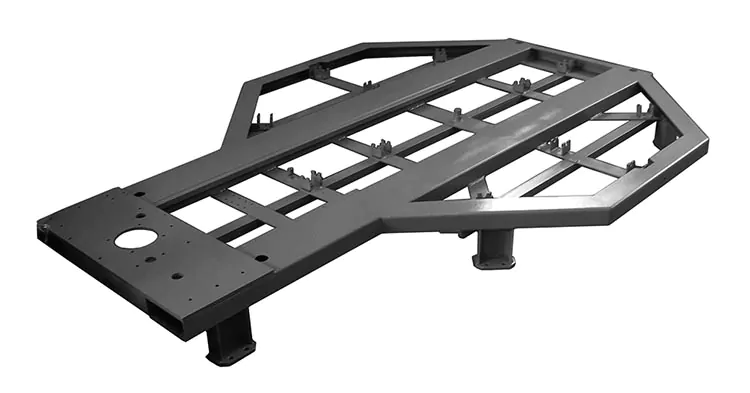

- Erhöhungsrahmen mit Stützfüßen (12 cm)
- Fernbedienung für Start des Stretchvorganges
- Kühlhaus- und Kälteraumausstattung
- Waage integriert

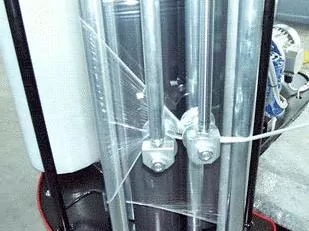

- Stretchkordelsystem
- Luftpolsterfolienzuführung
- Streifenstretchsystem (beliebig zuschaltbar) für luftdurchlässige Verpackung – Klimaverpackung
- Halter für Packgüter im Rollenformat
- Fotozelle für Schwarzerkennung
- Führungsrolle für Netzfolie
- Halterung für Ø 50 mm Kern
- Halterung für kernlose Rollen
- Folienstauchsystem (manuell)
- Wifi-Netzwerkanbindung
- Spezialanfertigungen auf Anfrage

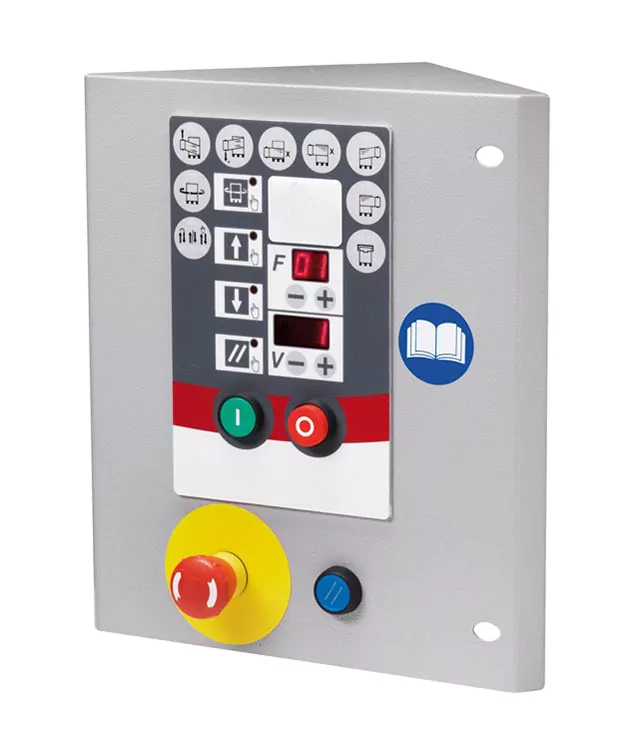

Bedientafel
| Einstellbare Parameter an der Bedientafel | Discovery |
|---|---|
| Programme anwenderspezifisch gestaltbar | 99 |
| Spiralwicklung (nur aufwärts oder nur abwärts) | ✓ |
| Kreuzwicklung (auf- und abwärts) | ✓ |
| Deckblattauflage (regendicht) | ✓ |
| Stretchen ohne Fotozellenfunktion (vorgegebene Höhe) | ✓ |
| Auf- und Abstiegsgeschwindigkeit des Folienschlittens | ✓ |
| Anzahl der Fuß- und Kopf-Wicklungen | ✓ |
| Geschwindigkeit des Drehtellers | ✓ |
| Anlegespannung getrennt einstellbar | unten / rauf / oben / runter |
| Vorreckung getrennt einstellbar (nur bei 100 MPS 2) | unten / rauf / oben / runter |
| Folienüberlappung am Kopf der Palette | ✓ |
| Identische Start und Stopp-Position | ✓ |
| Gewichtsermittlung der verbrauchten Folie (nur bei 100 MPS 2) | ✓ |
| Folienschnitt (optional; nicht verfügbar bei 10 MB) | ✓ |
| Stufenweiser Aufstieg des Folienschlittens nach jeder Umrundung | ✓ |
| Kantenschutz-Anlegeoption | ✓ |
| Tastensperre | ✓ |
| Verstärkungswicklungen in individueller Höhe | ✓ |
| WIFI-Netzwerkanbindung | optional |
| Folienanlage-Komfort-Funktion (Schlitten fährt am Ende auf eine angenehme Höhe zum Abtrennen / Neuanlegen) | ✓ |
| Start und Stopp in festgelegten Höhen | ✓ |
| Programmsperre | ✓ |
