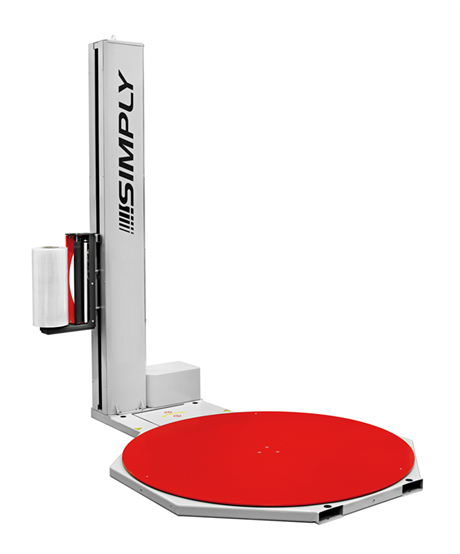

Simply

Einsatzmerkmale


  • Einfache und kostengünstige Stretchmaschine für Standardanwendungen
  • Kettenantrieb, daher wenig Wartungsvorgänge
  • Sanftanlauf und Sanftstopp
  • Fotozelle zur Erkennung der Palettenhöhe und Steuerung des Stretchvorgangs

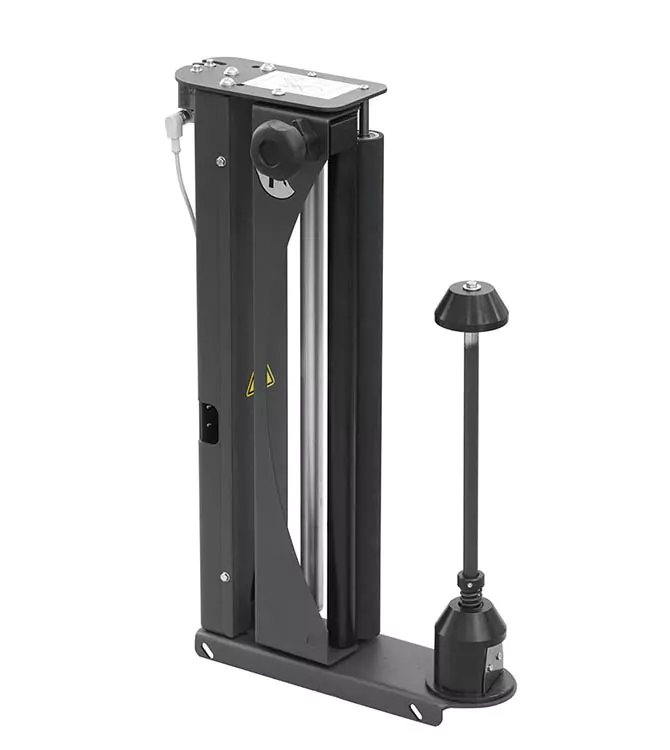

Modellvarianten Stretchsystem

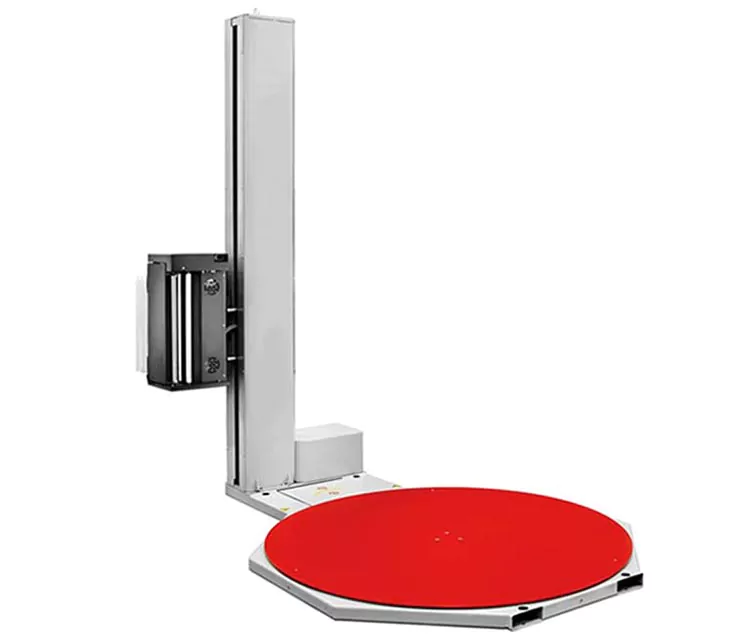

Drehtellervarianten

TECHNISCHE DATEN

Technische Daten Simply
Drehteller-Durchmesser 1.650 mm (optional: 1.500 mm)
Palettenabmessungen max. 1.000 x 1.200 mm
Max. Drehtellergeschwindigkeit 3 – 12 U / min
Tragfähigkeit 2.000 kg
Elektr. Anschluss 230 V, 50 Hz
Maschinengewicht ca. 450 kg
Maschinenleistung ca. 20 Pal. / Std.
Max. Wickelhöhe 2.200 mm
Folientype Maschinenstretchfolien
Rollendurchmesser max. 250 mm
Rollenhöhe 500 mm
Rollengewicht ~20 kg

Schutzeinrichtungen


  • Notaus-Schalter an der Bedientafel
  • Akustisches Signal beim Start und Stopp
  • Folienschlitten mit Sicherheitseinrichtung (Stoppt beim Auftreffen auf einen Widerstand bei der Abwärtsbewegung)

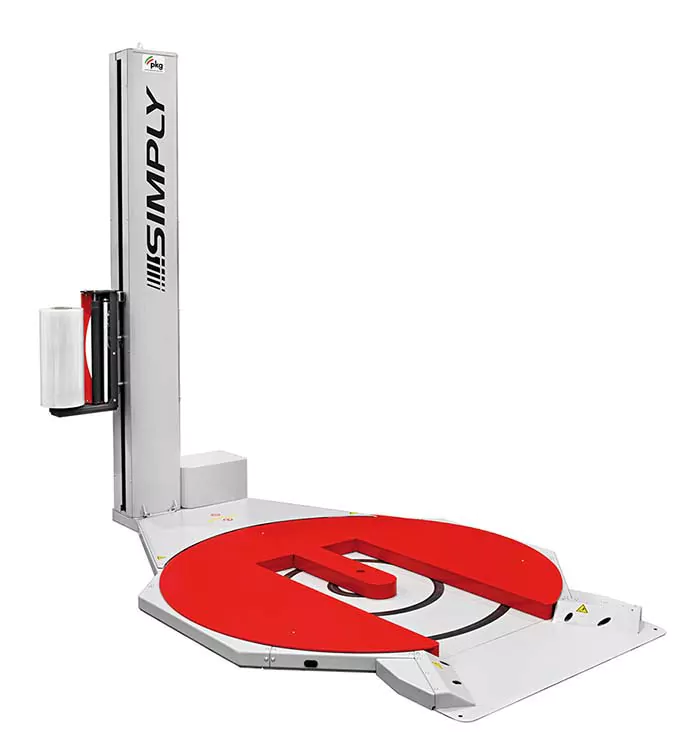

  • Sicherheitsschalter der Einschuböffnung bei ausgespartem Drehteller (optional)

Sonderausstattung und Zubehör

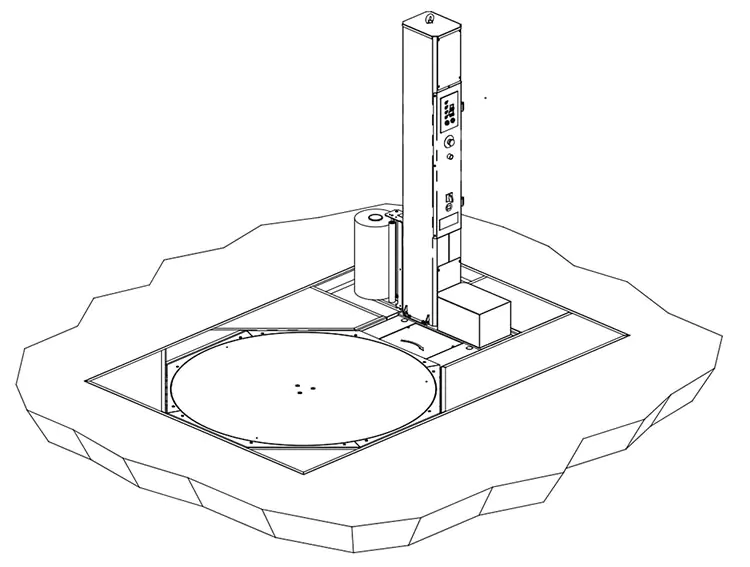

  • Versenkungsrahmen (Drehteller ebenerdig mit Boden)
  • Fotozelle für Schwarzerkennung

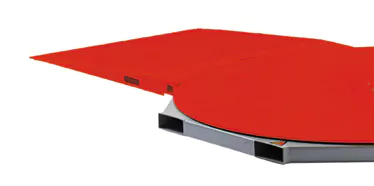

  • Rampe für Hubwagen
  • Führungsrolle für Netzfolie
  • Stretchkordelsystem (manuell)
  • Halterung für Folien mit Ø 50 mm Kern
  • Folienstauchsystem (manuell)
  • Wifi-Netzwerkanbindung

Arbeitsablauf


Zunächst wird die Palette auf dem Drehteller der Maschine positioniert. Die Stretchfolie wird manuell an der Palette befestigt und der Stretchvorgang gestartet. Nach Beendigung der Wicklung hält die Maschine an der Startposition und die Folie muss nur noch durchtrennt werden.

Bedientafel

Einstellbare Parameter an der Bedientafel Simply
Spiralwicklung (nur aufwärts oder nur abwärts) ✓
Kreuzwicklung (auf- und abwärts) ✓
Kreuzwicklung mit Deckblattauflage (regendicht) manuell
Kreuzwicklung mit Verstärkungsbereichen (manuelle Funktion) ✓
Kreuzwicklung ohne Fotozellenfunktion (Stretchen bis vorgegebene Höhe) ✓
Auf- und Abstiegsgeschwindigkeit des Folienschlittens (getrennt einstellbar) ✓
Anzahl der Fuß- und Kopf-Wicklungen ✓
Geschwindigkeit des Drehtellers ✓
Manuelle Steuerung der Maschine ✓
Reset-Funktion ✓
Folienüberlappung am Kopf der Palette ✓
